首頁 » 新聞資訊» 行業動態

鋁合金低壓鑄造工藝原理與獨特的優點

　　低壓鑄造工藝，低壓鑄造是使液體金屬在壓力作用下充填型腔，以形成鑄件的一種方法。由於所用的壓力較低，所以叫做低壓鑄造。下麵小編介紹關於鋁合金低壓鑄造工藝原理與獨特的優點的內容，歡迎閱讀！

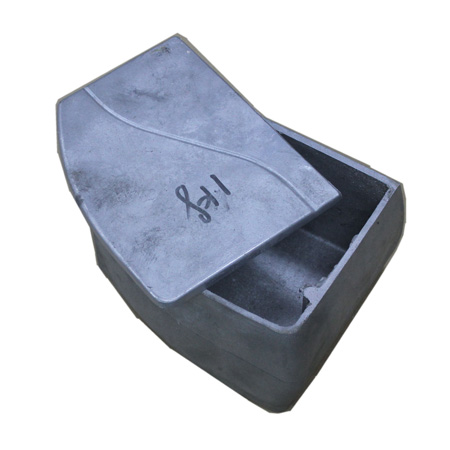

鋁合金低壓鑄造工藝原理：

　　（1）充型和增壓：升液壓力是指當金屬液麵上升到澆口，附所需要的壓力。金屬液在升液管內的上升速度應盡可能緩慢，以便有利於型腔內氣體的排出，同時也可使金屬液在進入澆口時不致產生噴濺。

　　（2）充型壓力和充型速度：充型壓力Pa是指使金屬液充型上升到鑄型頂部所需的壓力。在充型階段，金屬液麵上的升壓速度就是充型速度。

　　（3）增壓和增壓速度：金屬液充滿型腔後，再繼續增壓，使鑄件的結晶凝固在確定大小的壓力作用下進行，這時的壓力叫結晶壓力。結晶壓力越大，補縮效果越好，到後麵獲得的鑄件組織也愈致密。但通過結晶增大壓力來提高鑄件質量，不是任何情況下皆能采用的。

　　（4）保壓時間：型腔壓力增至結晶壓力後，並在結晶壓力下保持一段時間，直到鑄件完全凝固所需要的時間叫保壓時間。如果保壓時間不夠，鑄件未完全凝固就卸壓，型腔中的金屬液將會整體或部分流回批捐，造成鑄件“放空”報廢：如果保壓時間過久，則澆口殘留過長，這不隻降低工藝收得率，而且還會造成澆口“凍結”，使鑄件出型困難，故生產中務必選擇一適宜的保壓時間。

　　（5）鑄型溫度及澆注溫度：低壓鑄造可采用各種鑄型，對非金屬型的工作溫度一般都為室溫，先特殊要求，而對金屬型的工作溫度就有一些的要求。如低壓鑄造鋁合金時，金屬型的工作溫度一般控製在200～250°C，澆注薄壁複雜件時，可達300～350°C。

　　關於合金的澆注溫度，實踐證明，在保障鑄件成型的前提下，應該是愈低愈好。

　　（6）塗料：如用金屬型低壓鑄造時，為了提高其壽命及鑄件質量，千萬要刷塗料；塗料應均勻，塗料厚度要根據鑄件表麵光潔度及鑄件結構來決定。
